Inteligentné ovládacie zariadenie pre prevádzkové prostredia

Inteligentné zariadenie na reguláciu prevádzkového prostredia MOEORW-W5085HJ je špeciálne vyvinuté pre uzavreté energetické priestory, ako sú transformátorové rozvodne, rozvodne elektrickej energie a kruhové hlavné jednotky. Rieši štyri hlavné rozpory tradičných kombinovaných riešení klimatizácií, odsávacích ventilátorov a odvlhčovačov: akumuláciu tepla spôsobenú turbulentným prúdením a vírením z konvenčného vetrania, konflikt medzi znížením teploty a zabránením vlhkosti, koróziu zariadenia prachom a soľnou hmlou prinesenou vetraním a poruchy elektrického tečenia/oblúkového výboja spôsobeného kondenzovanou rosou zmiešanou s nečistotami. Integráciou piatich systémov vrátane výtlačného vetrania, inteligentného vyváženia teploty a vlhkosti, viac{4}}monitorovania plynov, monitorovania úniku vody a dymu a diaľkovej prevádzky a údržby zariadenie realizuje plnú -automatickú uzavretú- reguláciu prostredia stanice, znižuje pravdepodobnosť zlyhania elektrického zariadenia a predlžuje životnosť rozvodných skríň. Monitoruje tiež toxický plyn SF6 v reálnom čase, aby chránil osobnú bezpečnosť personálu prevádzky a údržby. Je vhodný pre štandardizované projekty obnovy prostredia inteligentných sietí a je hlavným{10}}základným nákupom zariadení pre energetické spoločnosti, všeobecných dodávateľov energetiky a podniky prevádzkujúce a udržiavajúce rozvodne.

Celé zariadenie je vyvinuté a vyrobené v prísnom súlade s viac ako 20 národnými normami pre elektrotechniku, bezpečnosť energetických zariadení, elektromagnetickú kompatibilitu a environmentálne testy. Všetky testované položky dosahujú náročnú priemyselnú úroveň stupňa III a slúžia ako základné certifikáty zhody pre projektové ponuky elektrickej siete a hromadné dodávky energetiky. Pre veľkoobchodných klientov eliminuje riziká nedostatočnej kvalifikácie pri predkladaní ponúk a nekvalifikovanej akceptácie zariadení:
1. Normy proti elektromagnetickému rušeniu-: ESD série GB/T14598, vyžarované elektromagnetické pole, rýchle prechodové a tlmené testy roztrhnutia oscilačných vĺn, s výdržným napätím v bežnom-režime 2,5 kV a v diferenciálnom{5}}režime s výdržným napätím 1KV. Žiadna porucha signálu alebo falošné poplachy v komplexnom elektromagnetickom prostredí vysokonapäťových a nízkonapäťových rozvodní;

2. Bezpečnostné normy pre zariadenia: GB4793-1995 všeobecné bezpečnostné požiadavky na meranie a riadenie elektrických zariadení, dielektrické výdržné napätie 2KV, impulzné výdržné napätie 5KV, eliminujúce potenciálne nebezpečenstvo elektrického úniku a skratu;

3. Normy odolnosti voči vysokej/nízkej teplote a vlhkosti: GB/T2423 testy nízkej teploty, vysokej teploty, konštantného vlhkého tepla a náhodných vibrácií. Stabilne funguje v suterénoch a vonkajších rozvodniach elektrickej energie so širokým teplotným rozsahom -10 stupňov ~ 60 stupňov a relatívnou vlhkosťou do 99%;

4. Normy odolnosti voči vibráciám a otrasom: Test odolnosti voči vibráciám/otrasom stupňa I podľa GB/T11287 a GB/T14537. Žiadne poškodenie vnútorných komponentov počas prepravy a zdvíhania na mieste, pričom miera strát pri hromadnej preprave je nižšia ako 0,3 %.

Kompletný systém regulácie pozostáva zo 6 modulárnych jednotiek: hlavný rozvádzač, systém cirkulácie čerstvého vzduchu, modul chladenia a odvlhčovania, kompletná-jednotka na zber senzorov, modul diaľkovej komunikácie a-akčný člen na mieste. Všetko príslušenstvo je štandardizované pri dodaní z výroby. Veľkoobchodní klienti si môžu zakúpiť jedného hlavného hostiteľa, ktorý bude zodpovedať všetkému podpornému hardvéru bez samostatnej spolupráce s viacerými dodávateľmi snímačov, čím sa skráti cyklus dodania projektu o 30 %:

1.Hlavný riadiaci hostiteľ: Vstavaný-vstavaný inteligentný procesor + 7-palcový dotykový HMI, integrovaný logický riadiaci algoritmus. Automaticky vypočítava stratégie regulácie prostredia na základe tepelnej bilancie, aerodynamiky a mikroklimatických teórií, čím eliminuje časté manuálne ladenie parametrov;

2. Cirkulačný systém filtrácie čerstvého vzduchu: 4μm presná filtračná vložka blokuje prach, soľnú hmlu a kyslé suspendované látky s 98% účinnosťou filtrácie, čím zabraňuje úniku znečistenia na izolátory zariadenia zo zdroja. Jednosmerný{4}}kanál regulovateľného prúdenia vzduchu eliminuje vnútorné turbulentné prúdenie, čím zvyšuje účinnosť odvádzania tepla o 45 % a šetrí 32 % energie v porovnaní s tradičnými ventilátormi;

3. Integrovaný chladiaci a odvlhčovací modul: Integrovaná konštrukcia výparníka a kondenzátora realizuje súčasné zníženie teploty a odvlhčovanie, precízne stabilizuje vnútornú teplotu a vlhkosť na bezpečných prahových hodnotách 38 stupňov a 65 % na potlačenie kondenzácie rosy na rozvodných skriniach a autobusových miestnostiach po celý deň. Menovitý výkon 750 W, prispôsobiteľný podľa oblasti lokality (＜200㎡) a celkovej výroby tepla (＜35kW);

4.Úplný-rad podporných senzorov (štandardná kompletná dodávka): prachový senzor PM2.5, vysielač teploty a vlhkosti, detektor dymu/plameňa, duálny detektor plynov SF6+O2, senzor úrovne úniku vody; podporné akčné členy: ovládač ventilátora, ovládač drenážneho čerpadla, modul prepojenia riadenia prístupu;

5. Duálne moduly vzdialenej komunikácie: štandardný bezdrôtový prenos GPRS + káblové ethernetové duálne prepojenia, podporujúce troj{2}}vrstvovú vzdialenú správu vrátane lokálnej dotykovej obrazovky, mobilného terminálu, hlavnej stanice PC a webovej stránky, kompatibilné s centralizovanou platformou monitorovania prístupu rozvodní;

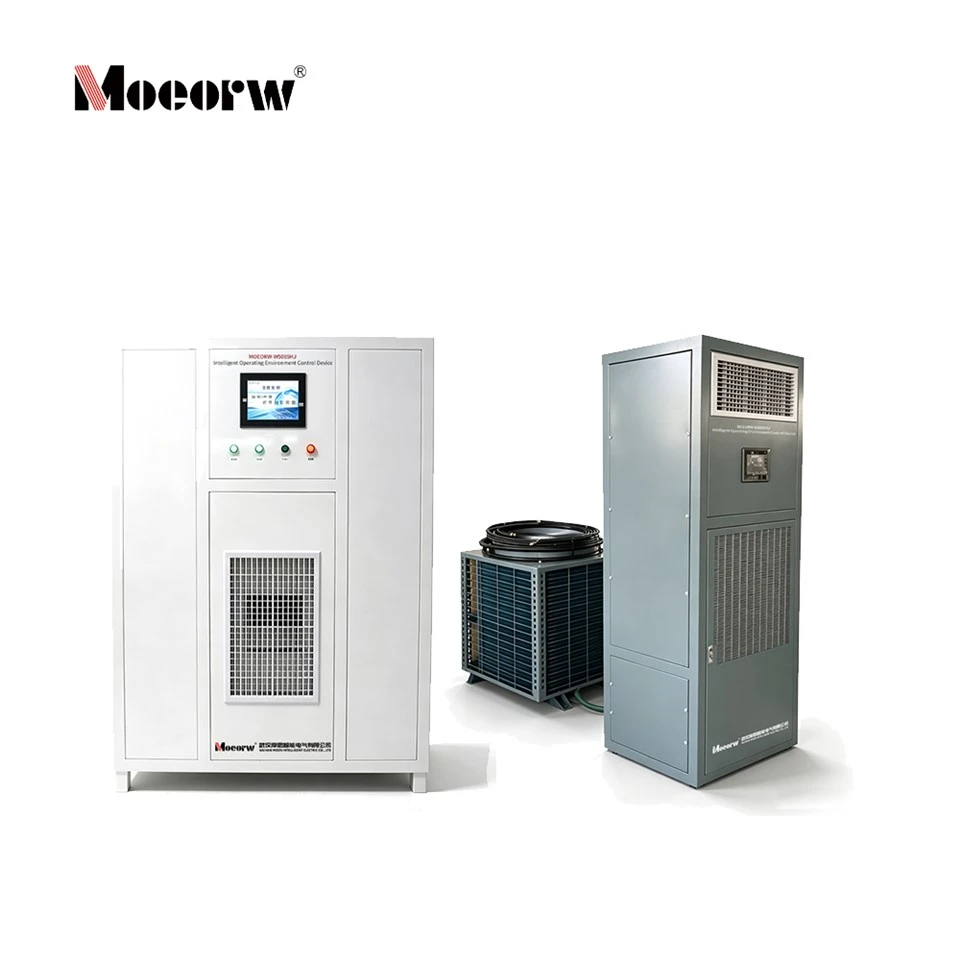

6. Dva modely skríň: Integrovaná skriňa bez vonkajšej jednotky (pre malé vnútorné rozvodne elektrickej energie), delená s vonkajšou jednotkou (pre rozvodne s veľkým vývinom tepla). Veľkosť skrinky a stupeň ochrany plášťa je možné prispôsobiť pre hromadné objednávky.

1. Inteligentná väzobná regulácia všetkých parametrov Procesor zhromažďuje všetky údaje zo senzorov v reálnom čase, aby dynamicky ovládal štart/stop ventilátorov, kompresorov, odvlhčovačov a vodných čerpadiel. Automatické chladenie a odvlhčovanie sa spustí, keď teplota prekročí 38 stupňov alebo vlhkosť prekročí 65 %. Výfukové, odvodňovacie a zvukové-vizuálne alarmy sa aktivujú synchrónne pri preťažení koncentrácie SF6, akumulácii vody alebo detekcii dymu, čím sa realizuje úplný-proces bezobslužnej automatickej likvidácie a znižuje sa-frekvencia manuálnej kontroly na mieste o 60 %.

2. Viacúrovňový{1}}mechanizmus stláčania alarmu Tri-úrovňové alarmy vrátane miestneho akustického-vizuálneho alarmu, GPRS SMS push a platforma monitorovania hlavnej stanice, ktorá podporuje hromadné viazanie viacerých mobilných čísel personálu prevádzky a údržby. Záznamy o poplachoch sa uchovávajú lokálne po dobu 1 roka, aby bolo možné kedykoľvek vysledovať zdroj poruchy v súlade s požiadavkami na podávanie správ o dohľade nad bezpečnosťou napájania.

3,24-hodinové vetranie pri konštantnej teplote a ochrana pred toxickými plynmi Dva režimy nepretržitého normálneho vetrania a núdzového vetrania pri plnom{1}}záťaži zvyšujú obsah kyslíka v interiéri v reálnom čase a rýchlo uvoľňujú dusivý toxický plyn SF6. Hlučnosť zariadenia je iba 57 Db, čím sa predchádza rušeniu hlukom počas-dlhodobej prevádzky v strojovniach a spĺňa normy na zníženie hluku v rozvodniach elektrickej energie.

4.Vysoko-účinné odvlhčovanie a zamedzenie-uzavretej slučky{3}}regulácie kondenzácie Dynamické nastavenie chladiaceho výkonu pomocou algoritmu negatívnej spätnej väzby teploty a vlhkosti eliminuje kondenzovanú rosu na skriniach, prípojniciach a zemi. Aktuálne merania ukazujú, že znižuje výskyt tečenia zariadení a porúch oblúkového výboja o 82 %, čím sa drasticky znižujú náklady na údržbu a výmenu rozvodných skríň.

5. Odovzdávanie údajov v-reálnom čase a ukladanie údajov v celom-cykle Údaje o diaľkovom meraní a diaľkovej signalizácii sa nahrávajú do hlavnej stanice automatizácie distribúcie energie na druhej úrovni. Historické údaje o teplote, vlhkosti, hladine plynu a vody sa ukladajú lokálne, dajú sa získať podľa časového obdobia a monitorovacieho bodu, s podporou analýzy trendovej krivky, ktorá poskytuje podporu údajov pre údržbu založenú-na stave zariadenia.

6. WEB ovládanie prevádzky a údržby Diaľkové spustenie/zastavenie všetkých akčných členov a vzdialená modifikácia prahových parametrov prostredníctvom webovej stránky externej siete a mobilnej APP, čím sa eliminuje-námaha pri ladení na mieste a znižujú sa ročné náklady na manuálnu prevádzku a údržbu jedného projektu o 40 %, čo zodpovedá režimu vzdialeného centralizovaného riadenia energetických skupín.
